绿色施工新技术——“全钢型附着式升降脚手架(BQ-09型)”

  • 2022-09-14
  •  发布人:


广西博强建筑科技有限公司研发的“全钢型附着式升降脚手架(BQ-09型)”于2022年6月13日通过了住房和城乡建设部科技与产业化发展中心组织的科技成果评估。

简要技术介绍:

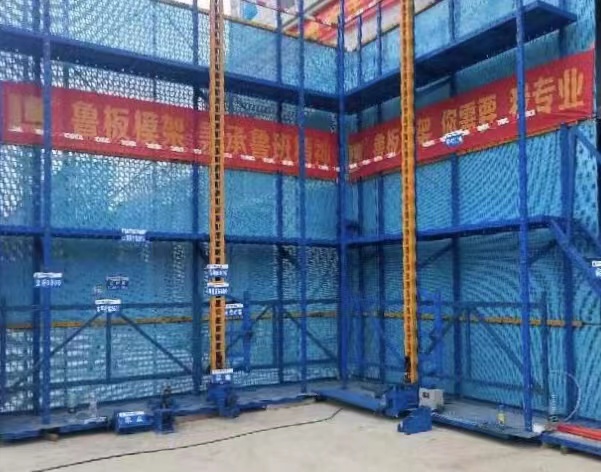

全钢型附着式升降脚手架(BQ-09型)主要由竖向主框架、水平支承桁架、架体构架、附墙支座、升降机构和控制系统等组成,适用于高层建筑施工与安全防护。该脚手架的竖向主框架由导轨(8#槽钢、10mm厚钢板、Φ28mm圆钢组焊)、内外立杆(60×60×3mm钢管)、Z字撑(40×40×3mm钢管组焊)、兜底杆(50×50×3mm、50×30×3mm和60×60×3mm钢管组焊)和顶部斜杆(50×50×3mm钢管和6mm厚钢板组焊)等组成;水平支承桁架由50×50×3mm钢管组焊制成的片式桁架组成,在架体底部Z字撑下方内外立面对称连续设置;架体构架由立杆(60×40×3mm钢管)、三角撑(40×40×3mm钢管和5mm厚钢板组焊)、脚手板(50×30×3mm钢管和2mm厚花纹钢板组焊制成)、兜底杆(50×30×3mm和60×60×3mm钢管组焊)、顶部斜杆、顶部横杆(60×40×3mm钢管)和外立面防护网等组成。防护网的网框由20×20×2mm钢管组焊制成,网片为0.7mm厚的冲孔钢板网(孔径6mm),通过专用连接件与架体外立杆连接。架体各构件间通过螺栓连接。

该脚手架的升降机构由电动葫芦(7.5t)、吊点桁架(60×40×3mm和40×40×3mm钢管、10mm厚钢板组焊)和提升挂座(10mm厚钢板组焊)等组成,电动葫芦安装在上下吊点桁架之间。附墙支座和提升挂座均采用双螺栓(M30,8.8级)与建筑结构连接。

该脚手架的摆块式防坠装置通过Ф30mm销轴(Q355)安装在附墙支座内。架体升降时,触发摆块(Q355)和防坠摆块(Q355)受导轨横杆碰触摆动,依靠自重和弹簧作用复位;当架体坠落速度高于防坠摆块复位速度时,防坠摆块卡住导轨横杆实现防坠。

专家评议:

1、该脚手架的导轨由双槽钢和矩形钢管组焊制成,竖向主框架采用平面框架结构,架体底部内外两侧等高连续设置水平支承桁架,结构合理。

2、该脚手架的电动葫芦正挂安装在上下吊点桁架之间,环链通过循环件与提升挂座连接固定,电动葫芦随架体升降,作业强度低。

3、该脚手架采用摆块式防坠装置,防坠摆块和触发摆块一体化设计,摆块在弹簧作用下复位,利用摆块复位与架体坠落的速度差实现防坠功能。

4、该脚手架的限制荷载自控系统可实时监测各机位升降荷载信息,具有失载、超载自动报警和停机功能。
